Verwendung von Aktivitäten vor Oder-Verzweigungen

Version vom

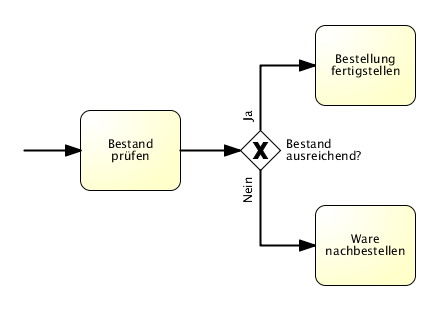

Positivbeispiele

Negativbeispiele

Falsch

Beschreibung

Für eine einheitliche und sinnvolle Gestaltung von Prozessdiagrammen, sollen Aktivitäten vor ODER-Verzweigungen verwendet werden.

Diese Regel überprüft, ob vor XOR-Gateways eine Aktivität modelliert wurde. Die Aktivität stellt dabei die Überprüfung und Entscheidung dar, das Gateway selbst ist nur für das Aufteilen des Flusses zuständig. Um diese Regel zu erfüllen, soll vor der Prozessverzweigung eine Aktivität modelliert werden.

Wenn ein Regelverstoß vorliegt, sollten Sie darauf achten, dass vor allen modellierten Oder-Verzweigungen eine Aktivität modelliert ist. Folgende Verzweigungen gelten als Oder Verzweigungen: Datenbasiertes exklusives (XOR) Gateway, Ereignisbasiertes Gateway oder Inklusives Gateway.
